Der Editor ist wie ein Zeichenprogramm aufgebaut: Werkzeuge links, Zeichenfläche in der Mitte, Eigenschaften rechts. Jede Etage hat einen Reiter – genau wie später auf der Website.
Die Oberfläche
| Bereich | Inhalt |
|---|---|
| Kopfzeile | Zurück zu den Veranstaltungen, Rückgängig/Wiederholen, Kopieren, Ausschneiden, Einfügen, Duplizieren, Drehen, „Ausrichten und verteilen“, Nach vorne/hinten, Gruppieren, Sperren, Suche „Stand oder Aussteller suchen“, Speichern und das Menü ☰ |
| Etagen-Reiter | ein Reiter je Etage; Doppelklick oder ⚙ öffnet „Etage bearbeiten“, + legt eine Etage an |
| Werkzeugleiste links | die Werkzeuge, siehe unten |
| Seitenleiste | Reiter Ebenen, Aussteller und Farben |
| Zeichenfläche | die Etage im Maßstab; Mausrad scrollt, Strg + Mausrad zoomt, gedrückte Leertaste verschiebt |
| Eigenschaften rechts | Felder des gewählten Elements, bei Mehrfachauswahl die gemeinsamen; ohne Auswahl die Unterlage der Etage |
| Statusleiste | Zoom, Etagenmaß, Rasterweite, Einrasten, Ansicht, Namen, Prüfbericht, offene Zuweisungen |
Das Menü ☰ enthält Projekt-Einstellungen, Sicherungen, „Vorhandenen SVG-Plan importieren“, „Plan einer anderen Veranstaltung übernehmen“, „Stände umnummerieren“, „Farblegende einfügen“, die Exporte, die Maßeinheit, Vollbild und die Tastenkürzel.
Ebenen: Sieben feste Ebenen – Unterlage, Räume & Flächen, Wände, Türen & Treppen, Zeichnung (Original), Stände, Texte, Symbole & Bilder –, je Ebene ein- und ausblendbar und sperrbar. Ausgeblendete oder gesperrte Ebenen lassen sich nicht auswählen. Alle Ebenen außer der Unterlage erscheinen im veröffentlichten Plan.
Die Werkzeuge
| Werkzeug | Taste | Bedienung |
|---|---|---|
| Auswahl | V | Klicken wählt aus, Ziehen verschiebt, Umschalt+Klick ergänzt die Auswahl |
| Ansicht verschieben | H | Ziehen verschiebt die Ansicht |
| Stand | B | Rechteck aufziehen oder klicken für einen Stand von 3 × 2 m (imperial 10 × 10 ft); daneben „Stand (freie Form)“ |
| Standreihen | G | Die Fläche aufziehen, die die Reihen füllen sollen – siehe Standreihen |
| Raum | – | Rechteck aufziehen; Varianten „freie Form“ und „Raum aus Fläche“ |
| Fläche | – | für Bühne, Gastronomie, Lager; Rechteck oder freie Form |
| Wand / Linie | W | Punkte anklicken; Umschalt hält 45°-Schritte, Doppelklick oder Enter schließt ab |
| Bauelemente | D | Tür, Doppeltür, Durchgang, Notausgang – auf eine Wand klicken, das Element richtet sich aus; Treppe als Rechteck; Pfeil und Doppelpfeil |
| Text | T | dorthin klicken, wo der Text stehen soll |
| Symbol | I | 35 Symbole, von Toiletten und Erster Hilfe bis Ladestation und Fotopunkt |
| Bild | – | Bild aus der Mediathek, etwa ein Sponsorenlogo |
| Messen | M | Ziehen misst einen Abstand |
Freie Formen entstehen Punkt für Punkt: Klick auf den ersten Punkt, Doppelklick oder Enter schließt ab. Danach lassen sich Punkte ziehen, über die kleinen Zwischenpunkte ergänzen und mit Alt+Klick entfernen.
Etagen und Unterlage
„Etage bearbeiten“ (Doppelklick auf den Reiter) enthält Name, Breite und Höhe der Etage (1 bis 5000 m), dazu Duplizieren, Verschieben und Löschen – die letzte Etage lässt sich nicht löschen.

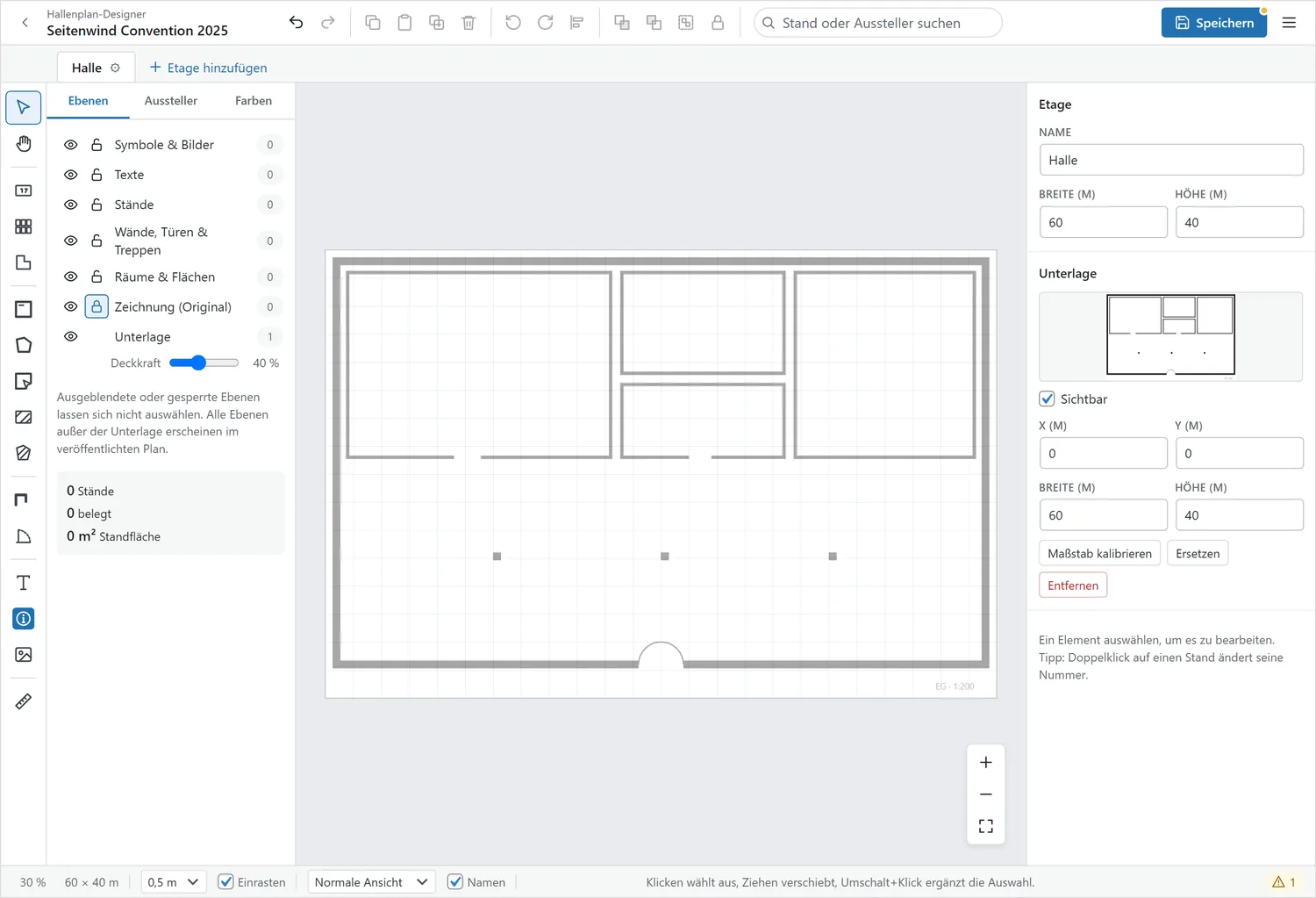

Die Unterlage steht im Eigenschaften-Bereich, solange nichts ausgewählt ist: „Unterlage wählen“ lädt einen Grundriss als Vorlage, mit Sichtbarkeit und Deckkraft. Sie erscheint nicht im veröffentlichten Plan.
| Datei | Verhalten |
|---|---|
| PNG, JPG | direkt als Bild |
| das Vorschaubild, das WordPress zu einem PDF erzeugt – das braucht Imagick auf dem Server; fehlt es, bittet der Editor um PNG oder JPG | |
| SVG | als Unterlage, zusätzlich nutzbar für „Raum aus Fläche“ |
Maßstab kalibrieren: Nach dem Laden fragt der Editor, ob der Maßstab kalibriert werden soll. Sie ziehen auf der Unterlage eine Strecke bekannter Länge nach („diese Wand ist 24 m“) und tragen die echte Länge ein. Auf Wunsch wachsen bereits gezeichnete Elemente mit.
Maßeinheit: Metrisch (m) oder imperial (ft), umschaltbar im Menü ☰. Gespeichert wird immer in Metern; die Einheit ist nur die Anzeige.
Wichtige Tastenkürzel
| Taste | Wirkung |
|---|---|
| Strg+Z / Strg+Y | Rückgängig / Wiederholen |
| Strg+C / V / X / D | Kopieren / Einfügen / Ausschneiden / Duplizieren |
| Strg+G / Strg+Umschalt+G | Gruppieren / Gruppierung aufheben |
| Strg+S | Speichern |
| Pfeiltasten | um eine Rasterweite verschieben, mit Umschalt um zehn |
| R | 90° nach rechts drehen |
| Leertaste (halten) | Ansicht mit jedem Werkzeug verschieben |
| + / − / 0 | Vergrößern / Verkleinern / Etage einpassen |
Die vollständige Liste zeigt der Editor im Menü ☰ unter „Tastenkürzel“.
