Ein anklickbarer Plan entsteht aus zwei Dingen: der SVG-Datei an der Veranstaltung und den Standnummern an den Ausstellern. Hallenpläne gehören zur Veranstaltung – nicht zum Aussteller und nicht zum Standort.
Steht beim Aussteller A12 im Feld „Stand-IDs“, muss die zugehörige Fläche in der Zeichnung A12 heißen – als Kennung oder als Objektname, siehe SVG vorbereiten. Nur dann wird sie anklickbar, leuchtet auf und öffnet das Informationsblatt. Groß- und Kleinschreibung darf abweichen – alles andere nicht.
Einen Hallenplan hinzufügen
- 1Die Veranstaltung öffnen
Nicht den Aussteller – die Messe selbst.
- 2„SVG-Karte hinzufügen“
In der Box „Hallenpläne (Nur Veranstaltung)“. Die Mediathek öffnet sich; SVG-Datei wählen und übernehmen.

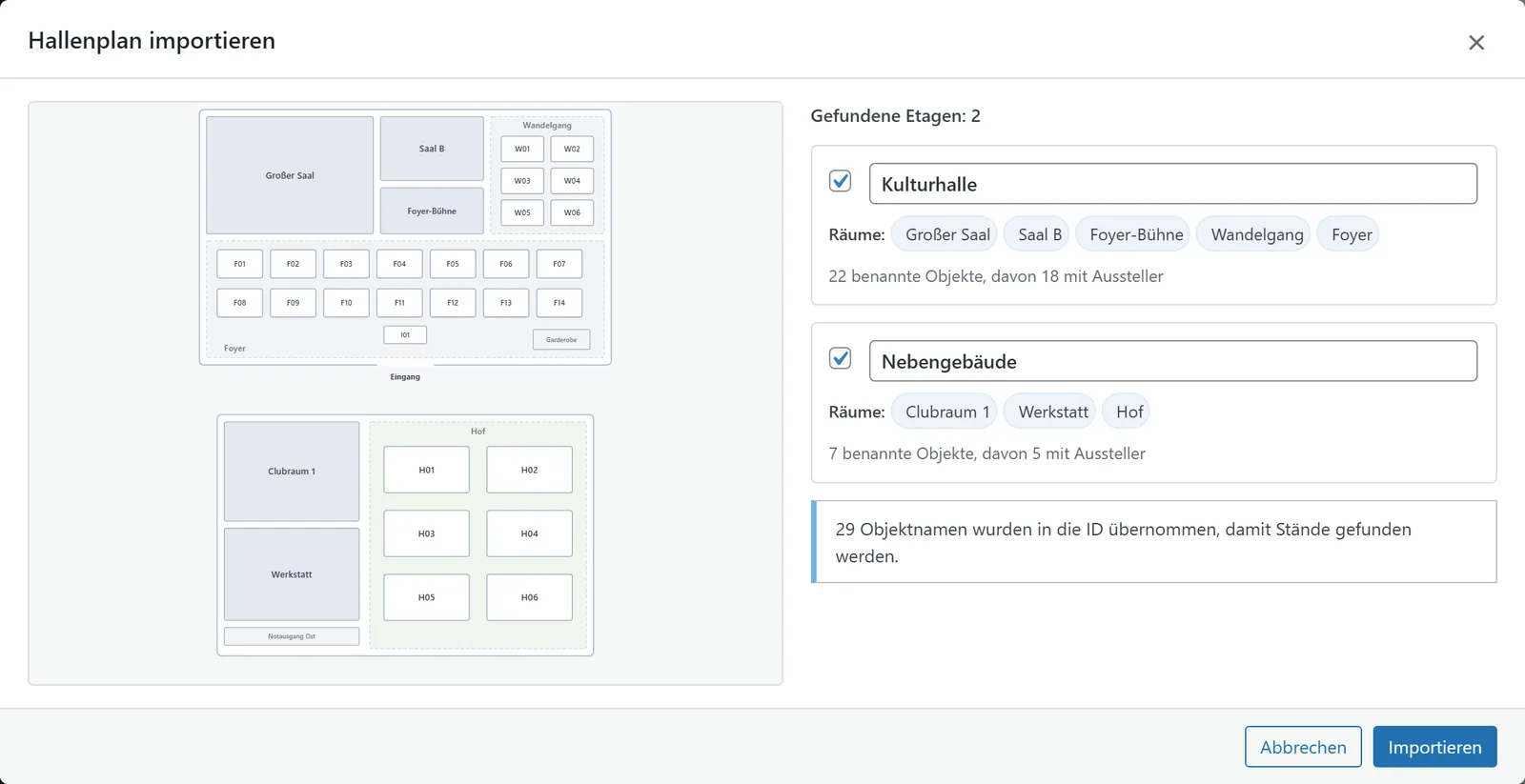

- 3Den Dialog „Hallenplan importieren“ prüfen
Er zeigt eine Vorschau, die gefundenen Etagen mit ihren Räumen (Reitername änderbar) und Hinweise: wie viele benannte Objekte es gibt und wie viele davon einem Aussteller gehören, doppelte Namen, übernommene Objektnamen und Elemente außerhalb jeder Etage.
- 4„Importieren“
Je Etage entstehen eine eigene Datei und eine Zeile. Ihre Räume stehen schon als Pillen darin; gibt es einen Standort mit dem Namen der Etage, wird er übergeordneter Standort.
- 5Reihenfolge
Am Griff links ziehen Sie die Zeilen in die gewünschte Reihenfolge – so erscheinen die Reiter im Frontend.
- 6Aktualisieren
Erst danach steht der Plan im Frontend zur Verfügung. Beim Speichern legt das Plugin alles an, was in der Standort-Liste noch fehlt.
Was der Dialog außerdem anbietet
- Beschriftungen, die vorhandenen Standorten entsprechen: Ein Häkchen übernimmt sie zusätzlich als Raum.
- Vorschau: Fahren Sie über eine Etage, wird sie hervorgehoben.
- Keine Etagen gefunden: Hat die Datei mehrere Gruppen auf oberster Ebene, markieren Sie die Etagen von Hand und wählen „Markierte Gruppen als Etagen verwenden“ – oder übernehmen die Datei als einen Reiter.
- „Datei unverändert verwenden“: Die Datei wird ohne Bearbeitung als ein Plan angehängt. Objektnamen werden dann nicht in Kennungen übersetzt.
Eine Zeile von Hand einrichten
Für eine Datei ohne Etagen-Namen, oder wenn Sie eine Zeile nachträglich anpassen:
- 1Reitername
z. B. „Halle 01“. Er steht später auf dem Reiter über dem Plan.
- 2Übergeordneter Standort
Ein Auswahlmenü über alle Hallen der obersten Ebene. Gibt es die Halle schon, erscheinen ihre Räume sofort als Pillen – und die Halle selbst kommt mit dazu. Gibt es sie noch nicht, lassen Sie das Menü stehen; dann wird der Reitername zur Halle.
- 3Räume ergänzen
Tippen und Enter erzeugt eine Pille, das × entfernt sie.
Neue Fassung hochladen
Zeilen aus einem Import zeigen unter der Vorschau, aus welcher Datei sie stammen, und den Knopf „Neue Fassung hochladen“. Damit ersetzen Sie die Etagen durch eine überarbeitete Datei – das Plugin erkennt sie am Namen wieder:
- Reitername, Reihenfolge und von Hand ergänzte Räume bleiben.
- Neue Räume kommen hinzu.
- Eine Etage, die in der neuen Datei fehlt, wird als „nicht in der aktuellen Datei“ markiert, aber nicht gelöscht.
Etagen aus dem Add-on Hallenplan-Designer tragen in der Box den Hinweis „vom Designer verwaltet“ und den Verweis „Im Designer bearbeiten“. „Neue Fassung hochladen“ fehlt bei ihnen bewusst, damit Zeichnung und Datei nicht auseinanderlaufen. Reitername, Reihenfolge und weitere Räume ändern Sie in der Box wie gewohnt.
Die Box erscheint nur bei Einträgen ohne gewählte Veranstaltung und verschwindet sofort, sobald Sie oben eine wählen. Wer zuerst einen Plan hochlädt und danach eine Veranstaltung wählt, speichert ihn am Aussteller – dort wird er nie gelesen, es bleiben aber überzählige Standorte zurück.
Warum die Halle als Pille dabei ist
Die Zuordnung Aussteller ↔ Plan läuft über Namensvergleiche: Ein Aussteller gehört zu dem Plan, in dessen Reitername oder Raumliste sein Standort vorkommt. Brauchen Sie die Halle nicht, entfernen Sie ihre Pille mit dem × – die übrigen Räume bleiben stehen.
Vorhandene Standorte werden nie verschoben. Schon das bloße Öffnen und Speichern einer Veranstaltung legt den Reiternamen als Standort an, und wer einen Plan umbenennt, bekommt beim Speichern einen zweiten Begriff. Umbenennen gehört nach Standorte.
Der Plan ist einsatzbereit, wenn …
- die SVG-Datei an der Veranstaltung hängt (bzw. je Etage eine Zeile),
- die Namen der Standflächen den Stand-IDs der Aussteller entsprechen,
- je Zeile der übergeordnete Standort gewählt und die Räume eingetragen sind,
- die Aussteller einen dieser Standorte tragen,
- die Seite
[event_hall_plan]mit der richtigenparent_identhält, - und ein Klick auf eine Standfläche das Informationsblatt öffnet.
Fast immer liegt es am Namen: anders geschrieben als die Stand-ID, an einer Gruppe, die mehrere Stände umfasst, oder die Datei wurde mit „Datei unverändert verwenden“ übernommen, obwohl die Nummern nur im Objektnamen stehen. Und: Ist „Alle Standort- & Standinformationen global ausblenden“ gesetzt, ist der Plan absichtlich nicht anklickbar.
